月夜直播APP夜月_夜月视频直播_夜月直播APP下载_YY22TV夜月直播APP

為了在競爭日益激烈的耐火材料市場取得優(yōu)勢，大石橋市晟華耐火材料有限公司一直致力于長壽命中間包耐材的研發(fā)與推廣。自2019年4月晟華耐火在無錫新三洲特鋼有限公司開始96小時中間包的推廣試驗，經(jīng)過長達一年時間，總計8次試驗，終于取得突破成果，實現(xiàn)中間包使用壽命達到104小時43分鐘，單包生產(chǎn)合格鋼坯17710.84噸。

根據(jù)無錫新三洲公司的生產(chǎn)實際要求，進一步提高連鑄機的生產(chǎn)作業(yè)率，晟華耐火于2020年4月2日成功試驗96小時長壽命中間包的基礎上(實際使用時間96h13min)，于2020年5月21日進行了96小時長壽命中間包的第二次試驗。此中間包自5月21日11:31開澆、5月25日20:14停澆，單中間包共計連續(xù)使用104h43min，澆注HRB400E鋼種150*150連鑄坯322爐(平均澆注周期19.5min)、生產(chǎn)合格連鑄坯17710.84噸。中間包停澆后檢查工作層侵蝕情況，澆鋼位渣線150mm的工作層還余50-70mm，沖擊區(qū)渣線還余50-60mm，沖擊區(qū)可見穩(wěn)流器和沖擊板，96小時長壽命中間包試驗再次取得成功，具備了推廣使用的條件。

晟華耐火經(jīng)過多次試驗，針對影響中間包使用壽命的瓶頸問題，先后解決了中間包沖擊區(qū)沖刷快，溫度高，壽命短，上水口擴徑和掉塊等難題，對長壽命中間包整體砌筑提出了新的解決方案。

1.中間包工作層砌筑

滿足無錫新三洲煉鋼廠中間包容量的基礎上，工作層仍保持150mm的厚度。工作層干式料采用新型高強度環(huán)保干式料，該產(chǎn)品主要采用優(yōu)質高純鎂砂配合環(huán)保型無機結合劑進行生產(chǎn)，特點是強度高、耐沖刷、抗侵蝕、環(huán)保無污染以及利于超純凈鋼的冶煉。針對沖擊區(qū)高溫、高沖刷頻次的薄弱環(huán)節(jié)，晟華耐火采用自主研發(fā)的一種復合式整體穩(wěn)流器(專利號：ZL 2019 2 0307242.3)進行中間包沖擊區(qū)位置砌筑，澆筑面位置用高強度機壓護板砌筑，綜合砌筑方法確保了沖擊區(qū)和工作區(qū)壽命的同步，滿足了長壽命中間包的使用要求。

2.中間包上水口設計

目前制約96小時壽命中間包的核心是上水口與工作層壽命的不同步。針對此問題，晟華耐火和泰州旺鑫耐材公司在參考塞棒中間包上水口設計的基礎上，設計了分體的組合式上水口，在水口直徑仍保持23mm的基礎上增加鋯芯的厚度和水口的高度，從根本上解決了上水口在高溫狀態(tài)下掉塊的問題，確保了上水口與工作層壽命同步。

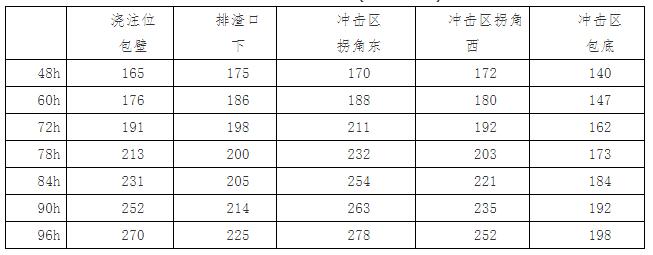

各部位升溫情況(單位：℃)

包壁侵蝕及上水口損壞情況

中間包停澆后檢查工作層侵蝕情況，澆鋼位渣線150mm的工作層還余50-70mm，沖擊區(qū)渣線工作層還余50-60mm，沖擊區(qū)可見穩(wěn)流器和沖擊板。

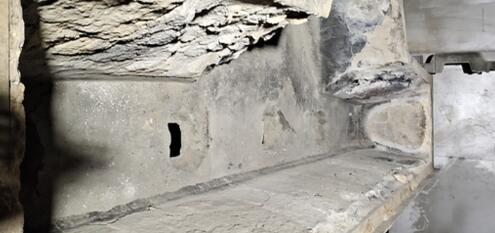

澆鋼位工作層渣線侵蝕情況

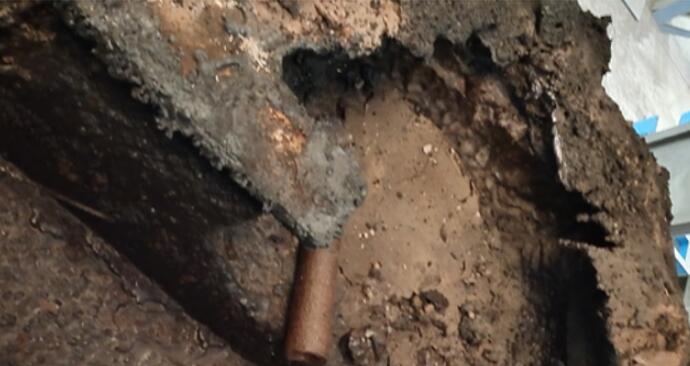

沖擊區(qū)整體穩(wěn)流器、工作層渣線侵蝕情況

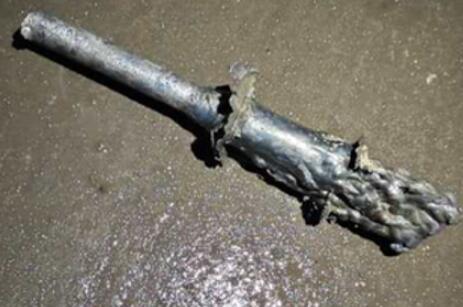

上水口鋼柱

翻包后永久層

以上數(shù)據(jù)及現(xiàn)象表明，此次96小時壽命中間包試驗取得成功，提高了連鑄機生產(chǎn)作業(yè)效率，減少因換中間包次數(shù)多造成坯頭、坯尾的損失，提高連鑄機鋼水收得率，滿足高效煉鋼爐機匹配，進一步提升煉鋼廠的產(chǎn)能。為以后提高轉爐及連鑄機作業(yè)率、優(yōu)化轉爐生產(chǎn)組織奠定了基礎。

感謝無錫新三洲特鋼有限公司煉鋼廠各位領導在本次試驗過程中的支持和配合!

大石橋市晟華耐火材料有限公司

2020年5月27日
