月夜直播APP夜月_夜月视频直播_夜月直播APP下载_YY22TV夜月直播APP

在連鑄過(guò)程中，采用中間包上水口吹氬可防止水口堵塞以及減少鋼水中的非金屬夾雜物。為了有效地進(jìn)行上水口吹氣，黑崎播磨公司的技術(shù)人員對(duì)多孔材料的孔徑、上水口的結(jié)構(gòu)和形狀進(jìn)行了優(yōu)化，設(shè)計(jì)出了新型多層結(jié)構(gòu)上水口，降低了水口堵塞，提高了板坯質(zhì)量，達(dá)到了鋼廠的要求。

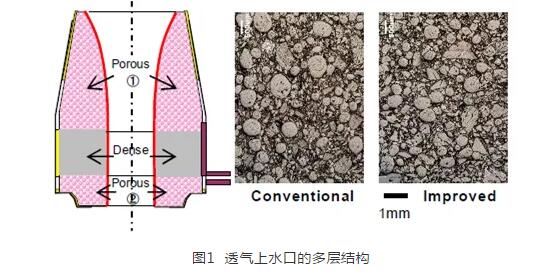

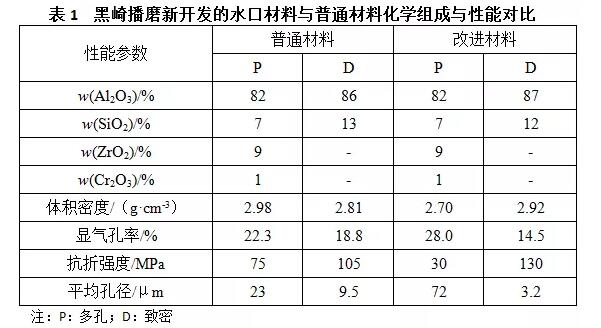

黑崎播磨開(kāi)發(fā)的多層上水口的材料和結(jié)構(gòu)分別如表1及圖1所示。對(duì)于多孔材料，將平均孔徑從23μm增加到72μm，減小≤10μm的孔徑。同時(shí)，將原材料的最大粒徑設(shè)定為0.5 mm。對(duì)于致密材料，氣孔率為14.5%，平均孔徑約為3.2μm。通過(guò)改進(jìn)材料和優(yōu)化結(jié)構(gòu)，減少了上水口和浸入式水口上夾雜物的粘附和堵塞，同時(shí)減少了結(jié)晶器內(nèi)的鋼水偏流以及被剝落的夾雜物污染。總之，該新型結(jié)構(gòu)上水口提高了耐火材料的使用壽命，穩(wěn)定了操作，可提高鋼的質(zhì)量。
