熱導率是爐缸用耐火材料的最重要性能之一，即使耐火材料具備較高的抗侵蝕性，也只能減緩侵蝕速率，如目前應用較廣的陶瓷杯結構，也會在爐役后期完全被侵蝕。因此，在耐火材料表面形成保護層是延長爐缸壽命的正確理念。
炭磚和剛玉質磚的導熱分別由石墨晶格振動和Al2O3晶格振動決定，而碳復合磚的導熱由石墨晶格振動與A12O3晶格振動共同決定。從表1可以看出：
(1)炭磚的熱導率與剛玉質磚的熱導率相差比較大。這是因為碳晶格振動的導熱能力強于A12O3晶格的導熱能力。
(2)炭磚和剛玉質磚的熱導率大致隨溫度增加而增加。因為對單一材料或振動頻率相同的復合材料，隨溫度升高，聲子運動加強，所以熱導系數增大。
(3)碳復合磚的熱導率隨溫度增加而減小，這是由于碳與A12O3聲子振動頻率不同，聲子間的相互作用或碰撞加強，對平衡位置的偏移加強，引起的散射加劇，從而使導熱載體聲子的平均自由程減小，從而導致熱導率隨溫度升高而下降。

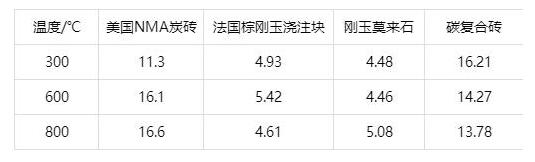

表1 國內外典型高爐耐火材料熱導率
若爐缸內部形成保護層，就需要將1150℃鐵水凝固線推至磚襯熱面以外，根據傳熱學知識，可以計算形成保護層磚襯所需的最小熱導率。計算的初始數據如下：冷卻水流速v取1.5m/s，水的密度取1000kg/m3，冷卻壁水管內徑厚度取65mm，冷卻水比熱容取4186J/(kg·℃)，水溫差Δt取0.3℃，每塊冷卻壁面積取1.91m2，每塊冷卻壁上有4條冷卻管道。通過式(1)可以計算熱流強度，計算得到熱流強度為13.1kW/m2
q=4×cmΔt/A=4×cpπd2/4vΔt=cpπd2vΔt/A(1)
式中：c為冷卻水的比熱容，J/(kg·℃);m為每秒每根水管流過的冷卻水質量，kg/s;Δt為冷卻水冷卻前后溫差，℃;ρ為冷卻水的密度，kg/m3;d為冷卻水管道直徑，m;A為每塊冷卻壁的面積，m2;v為冷卻水流速，m/s。
根據熱流強度與總熱阻的關系，可以計算出總熱阻R為0.086(m2·K)/W，鐵水溫度Tw取1423K(1150℃)，冷卻水溫度Tm為303K(30℃)。計算公式為
q=TW-TM/R(2)
式中：Tw為鐵水溫度，K;Tm為冷卻水溫度，K;R為近似總熱阻，(m2·K)/W。
爐缸部位傳熱由鐵水對流換熱、磚襯導熱、搗打料導熱、冷卻壁導熱、冷卻水對流換熱5部分組成，由于搗打料和冷卻壁的熱導率較大，因此考慮爐缸傳熱熱阻時，總熱阻可近似由鐵水對流換熱、磚襯導熱和冷卻水對流換熱3部分組成。鐵水與耐火材料的對流傳熱系數取75W/(m2·K)，水與管壁間對流傳熱系數取7016W/(m2·K)，磚襯厚度L取1m，總熱阻可寫為
R=1/α1+L/λ+1/α2(3)
式中：α1為鐵水對磚襯的對流換熱系數，W/(m2·K);L為磚襯厚度，m;λ為磚襯的熱導率，W/(m·K);α2為冷卻水對壁管的對流換熱系數，W/(m2·K)。
通過式(3)可以求出磚襯的熱導率λ為13.865W/(m·K)。因此，只要爐缸耐火材料的熱導率近似或大于13.865W/(m·K)，就可以將1150℃鐵水凝固線推至磚襯熱面外部。美國NMA炭磚和碳復合磚均符合這一要求。
