月夜直播APP夜月_夜月视频直播_夜月直播APP下载_YY22TV夜月直播APP

鋁鎂質澆注料

鋁鎂質澆注料是一類以氧化鋁和和氧化鎂為主要成分的耐火澆注料。按所用原料的品質不同可分為：普通鋁-鎂質澆注料;普通高鋁-尖晶石質澆注料;氧化鋁-氧化鎂質澆注料;氧化鋁-尖晶石質澆注料。

普通鋁-鎂質澆注料是由特級或一級高鋁礬土骨料與粉料(Al2O3≥85%)、燒結鎂砂粉(MgO≥92%)組成的。普通高鋁-尖晶石質澆注料，是用特級(或一級)高鋁礬土骨料與粉料，礬土基燒結尖晶石骨料與粉料來配制的。氧化鋁-氧化鎂質澆注料的骨料采用電熔白剛玉或板狀剛玉或電熔高鋁剛玉。粉料是由剛玉細粉和微粉、反應性氧化鋁粉、燒結鎂砂粉、氧化硅微粉和分散劑組成。氧化鋁-尖晶石質澆注料，是用電熔或燒結剛玉作骨料，由純的合成尖晶石粉、α-氧化鋁微粉、反應性氧化鋁粉、純鋁酸鈣水泥和分散劑組成。

鋁鎂質澆注料是在20世紀80年代初開發(fā)的水玻璃鋁鎂質耐火澆注料的基礎上發(fā)展起來的，由于其良好的抗渣性能和熱震穩(wěn)定性，主要被應用在鐵水包，中小型鋼包內襯，透氣磚，中間包和大鋼包內襯等熱工設備上。

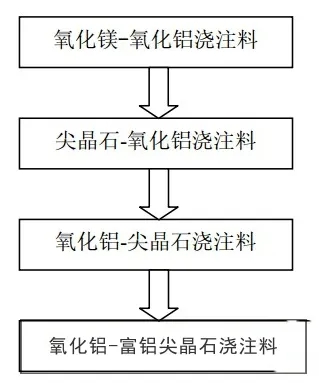

鋁鎂系澆注料的發(fā)展經(jīng)歷過程如圖1所示。

鋁鎂澆注料的這種發(fā)展趨勢與其以抗渣性為主的使用性能是密不可分的。澆注料中，隨著MgO含量的增加，澆注料的抗侵蝕性增加，但其抗熔渣滲透性卻降低。以往的研究表明，無論以鎂砂還是尖晶石的形式引入MgO，MgO的含量為5~7%時，澆注料的抗侵蝕和抗?jié)B透的綜合性能最好。同時，MgO的熱膨脹系數(shù)大(0~1500℃為(14~15)×10-6/℃),并隨溫度升高而增加;熱導率隨溫度升高而降低(100℃時為34.3W/(m·K)，1000℃時為6.7W/(m·K));因而其熱震穩(wěn)定性差。

綜合考慮，在使用過程中應該控制MgO含量。尖晶石則表現(xiàn)出良好的熱震穩(wěn)定性，抗侵蝕能力強，澆注料體積穩(wěn)定性好。故鋁鎂質澆注料表現(xiàn)出以尖晶石取代MgO和以基質的形式引入MgO的發(fā)展趨勢。富鋁尖晶石由于表面能較大，晶界結合弱，活性大，容易反應，晶格中的空位可以捕獲Fe2+和Mn2+，表現(xiàn)出優(yōu)于尖晶石的抗渣性，故鋁鎂澆注料傾向于采用富鋁尖晶石。
