- 企業(yè)
- 供應(yīng)
- 求購(gòu)
- 資訊
近日，輕合金精密成型國(guó)家工程研究中心材料智能設(shè)計(jì)與加工研究室在鎂合金變形領(lǐng)域取得重要研究進(jìn)展。該論文采用原位EBSD方法分析Mg-0.47wt.%Ca合金在拉伸過(guò)程中的變形行為。對(duì)不同應(yīng)變量下的滑移系進(jìn)行統(tǒng)計(jì)，發(fā)現(xiàn)Mg-Ca合金中產(chǎn)生了大量的非基面位錯(cuò)，而這在純鎂中是較難產(chǎn)生的。通過(guò)跡線分析與TEM結(jié)合以及隨后的和施密特因子計(jì)算對(duì)一階錐面滑移的位錯(cuò)類型進(jìn)行了判定，確定該材料體系中一階錐面滑移主要由位錯(cuò)產(chǎn)生而不是由位錯(cuò)，該發(fā)現(xiàn)對(duì)鎂合金塑性變形機(jī)理有新了的認(rèn)識(shí)，為后續(xù)研究中對(duì)滑移系類型的選擇及判斷判定提供了參考。最后，通過(guò)第一性原理計(jì)算及施密特因子的計(jì)算分析，認(rèn)為非基面滑移的大量產(chǎn)生是Ca元素提高該材料塑性的一個(gè)關(guān)鍵因素。該研究對(duì)Ca元素在鎂合金變形過(guò)程中的作用進(jìn)行了深入的分析，對(duì)鎂合金材料設(shè)計(jì)具有重要的理論指導(dǎo)作用。

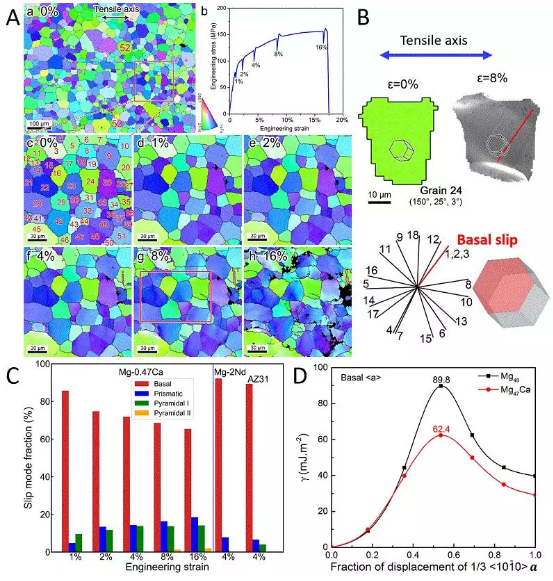

圖1. (A) 原位EBSD實(shí)驗(yàn)，(B)跡線分析方法，
(C)產(chǎn)生不同滑移系的晶粒比例統(tǒng)計(jì)，(D)層錯(cuò)能的第一性原理計(jì)算。
相關(guān)成果以“Improving ductility of a Mg alloy via non-basal< a> slip induced by Ca addition”為題發(fā)表于國(guó)際刊物International Journal of Plasticity(IF=5.800，交大A+檔)。該論文第一作者為博士生朱高明，通訊作者為王樂(lè)耘特別研究員和曾小勤教授。其他合作者分別來(lái)自南京理工大學(xué)、青海大學(xué)、交大密歇根學(xué)院和交大材料學(xué)院。該研究得到了國(guó)家重點(diǎn)研發(fā)計(jì)劃項(xiàng)目(2016YFB0701203)和國(guó)家自然科學(xué)基金(51631006和51671127)的資助。
近年來(lái)，在丁文江院士的大力支持下，曾小勤教授團(tuán)隊(duì)在鎂合金變形方面取得了一系列重要成果，多篇論文發(fā)表于Acta Materialia、International Journal of Plasticity、Scripta Materialia等期刊。
評(píng)論區(qū)
