- 企業(yè)
- 供應
- 求購
- 資訊

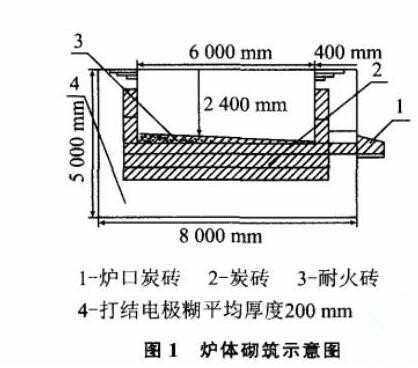

硅鋁鐵合金是鐵合金里熔煉比較難的品種之一，在冶煉硅鋁鐵合金的礦熱爐爐襯的配置中，主要采用鋁質(zhì)耐火磚，最好是高鋁磚砌筑。爐底砌筑3層石墨炭磚，爐壁砌筑1層石墨炭磚。開爐前爐底打結(jié)1層電極糊,平均厚度200mm(見圖1)。
礦熱爐正式運行前，需對已經(jīng)完成耐火材料施工的爐襯進行烘烤。其目的是幫助爐襯內(nèi)部的水分排出，使其能夠發(fā)揮出更優(yōu)異的性能。
1、柴烘
柴烘的主要目的是烘干砌爐的水分及對電極進行初步烘焙。和焦烘、電烘相比，柴烘烘烤面積雖大但溫度較低，因此時間較長，一般持續(xù)3到5天。柴烘前把電極用耐火磚墊起防止粘連。柴烘初期，火焰高度不超過爐口，后期用大火烘烤電極，使木柴均勻而劇烈的燃燒。
2、焦烘
焦烘前在電極周圍用粘土磚砌一圈花墻用來盛裝焦炭，高度比爐口稍低。爐底鋪一層100mm厚的焦粉以防爐底氧化。在焦烘過程中要經(jīng)常觀察電極糊融化情況、電極糊高度、電極殼形狀變化以及揮發(fā)分外逸情況。烘烤過程中，電極糊高度要始終保持一致,并通過調(diào)節(jié)冷卻水雖防止電極糊不完全融化。焦烘時間大約30h。
3、電烘
電烘前檢査各種設備，同時迅速清理焦烘灰燼和粘土磚。抬起電極并在爐底部鋪上200mm厚的焦炭，放下電極引弧。電烘時間為25?40h,電烘時電流要逐漸加大到正常冶煉電流的50%~60%。前期每2h要停電5?10min,后期每3~4h停電10?15min。每次停電后要認真檢査水路及設備運行情況，結(jié)束后迅速清理烘爐焦炭，剩余少量焦炭推向電極周圍，放下電極，加一些新焦炭引弧，待電弧穩(wěn)定后投料。
在完成了上述的烘爐工藝后，才能逐步的在爐膛里加料，正式運行礦熱爐。
評論區(qū)
