所謂干熄焦，是相對濕熄焦而言的，是指采用惰性氣體將紅焦降溫冷卻的一種熄焦方法。通常CDQ是焦炭干法熄焦的簡稱，Coke Dry Quenching 。
在干熄焦過程中，1000℃的紅焦從干熄爐頂部裝入， 130℃的低溫惰性循環氣體由循環風機鼓入干熄爐冷卻段紅焦層內，吸收紅焦顯熱，冷卻后的焦炭(低于200℃ )從干熄爐底部排出，從干熄爐環形煙道出來的高溫惰性氣體流經干熄焦鍋爐進行熱交換，鍋爐產生蒸汽，冷卻后的惰性氣體由循環風機重新鼓入干熄爐，惰性氣體在封閉的系統內循環使用。
干法熄焦裝置主要由熄焦罐本體、除塵器、余熱鍋爐組成。干熄焦耐材內襯的工作環境差，主要表現為生產過程產生的溫差應力、焦炭滑移磨損、氣流及塵粒沖刷等因素造成干熄焦內襯材料損傷大。干熄焦的常規檢修分為大修、中修、年修、小修。大修是指對熄焦罐的內襯全部拆除，重新砌筑，按新建標準執行;如果熄焦罐、除塵器進行大修，工作量大，施工場地狹窄，受生產制約且工期緊，一般分開處理，熄焦罐進行大修，除塵器進行小修?；虺龎m器大修，熄焦罐小修。大修周期一般為8年左右。中修，指斜風道托磚筋板到預存段托磚筋板間的內環墻拆除重新砌筑。
干熄焦內襯常規檢修項目主要指年修和小修，包括以下幾方面：一般年修和小修(熄焦罐進料口碳化硅磚更換，環形排風道及除塵器噴漿，除塵器內襯材料更換，鍋爐入口更換澆注料等)及特殊年修(冷卻段澆注，斜風道支撐磚局部修補)。在干熄焦的檢修中，發現熄焦罐本體斜風道支柱(亦稱分隔墻，該部位受氣流及塵粒沖刷影響最大)、冷卻段(該部位主要受冷焦摩擦損毀)耐材受損速度最快，是整個本體耐材的壽命“瓶頸”，上述兩部位壽命僅約1年，而本體其他部位耐材壽命約8年。
一般年修和小修方法
本體進料口碳化硅磚更換。
干熄罐進料口溫度變化很大，對磚的熱震穩定性要求高，碳化硅磚的損壞也是非常嚴重。一般來說，此部位碳化硅磚檢修周期為1年左右。
施工順序：水封槽吊離爐口→架設操作平臺→定位線確定→舊磚拆除→清掃并灑水濕潤→新磚砌筑→撤離操作平臺→裝水封槽→水封槽兩側填耐1200℃纖維棉→灌漿密封。
定位線主要是確定爐口的標高，進料口的圓中心及半徑。所有操作都應以舊磚的定位為依據進行，以防爐口蓋蓋不上。
鍋爐澆注料的檢修。
鍋爐壁板、頂板的檢修有兩種方式。一種是離線施工法，舊的壁板和頂板拆下吊裝到地面，進行澆注料的拆除和重新澆注;另外一種是在線施工法，即在鍋爐上進行澆注料的拆除和重新澆注。下面主要講述第二種方法。
由于空間狹小，又是仰面施工，澆注料的破除工作是一項很困難的事情，一般在風鎬破除的同時要用火焊割掉錨固件，同時清理舊的錨固件。
斜風道支柱磚環梁吊撐檢修技術
熄焦罐由爐口部位、錐體部位、預存室、煙道和冷卻室組成。煙道部位為使冷卻氣體容易通過，將圓周分成若干等份，并設置了支柱，這斜風道支柱承受了上部隔墻及環風道內部耐材的重量(約260t)，是整個結構的關鍵部位。煙道支柱處于不勻荷載、氣流沖刷、焦炭滑移磨損、熱應力集中等復雜惡劣工況中，是整個熄焦罐砌體中損蝕最快的薄弱環節，容易產生斷裂和剝落。因?yàn)槠涑惺芰松喜考s260t的重量，所以一旦損壞嚴重，常規的檢修方法就是大修，即連同上部完好的砌體整體拆除，再重新砌筑。常規檢修方法的缺點：大、中修爐齡短;耗費大量耐材，檢修費用高;檢修工期長，生產壓力大。
焊接鐵托圈及支撐件。
鐵板托圈及支撐件只是作為臨時模板，待澆注料施工完畢要全部拆除。這種澆補的方法經過很長時間的實踐證明，其很好地保護了冷卻段的耐火磚，一般更換周期為3年左右。這種澆注料一般要求耐磨性能好，多采用高鋁質澆注料。模具提升方法：因干熄焦冷卻段一般高5m以上，而施工澆注料厚度僅120mm左右，為施工方便，采用升降方便的吊盤，利用軟繩上下施工，提升機具為電葫蘆，支撐模具的方式采用有伸縮度的支撐桿結構。
澆注料施工。
利用爐底風帽中心，找出冷卻段中心線，并拉好鋼絲;利用中心線，用千斤頂控制好吊盤空間位置,上面鋪木跳板及雨布作為操作平臺。在吊盤四周鋪設模板，用千斤頂控制支設位置，緊固好模板并安裝好膨脹縫板。膨脹縫的留設位置一般為1.5m左右一個膨脹縫板，膨脹縫板的厚度為3mm，深度為40mm~60mm。冷卻段澆注料的厚度和高度要根據耐火磚的磨損情況確定，一般厚度為120mm左右，澆注完后內圈半徑不得小于原設計半徑10mm;澆注料的高度一般為3m左右。每環澆注高度為700mm，鋼模板高度為700mm，12小時以后拆除模板支撐結構，提升吊盤，在第一環模板上支設第二環模板，進行第二環澆注料澆注，12小時以后拆除第一環模板和第二環支撐結構，進行第三環模板支設和澆注料施工，以此循環。
澆注料澆注時要用振動棒進行振動，以防出現孔洞和振動不均勻。

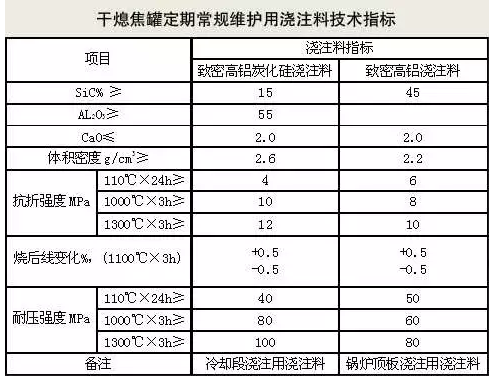

干熄焦罐定期常規維護用澆注料技術指標見附表。
結束語
干熄焦系統耐火材料內襯定期進行常規維護，能及時發現問題，把問題消除在萌芽狀態，防止擴大。這樣，能較好地延長整個干熄焦系統耐火材料內襯的使用年限，降低成本。冷卻段耐磨澆注料進行整體澆注施工，能很好地保護冷卻段內襯砌體，延長冷卻段內襯耐火材料的使用年限;干熄焦斜風道支撐磚更換技術的應用，大大縮短了停爐時間，提高了干熄焦系統的開工率，大幅度節約檢修費用。
干熄焦優點編輯
一、吸收紅焦的熱量，節約能源
傳統的熄焦方法采用噴水降溫，紅焦顯熱浪費很大。因?yàn)槊繜?公斤焦耗熱約750～800千卡，而濕熄焦浪費的熱量可達355千卡。干熄焦避免了上述的缺點，它吸收紅焦的80%左右的熱量使之產生蒸汽。干熄每噸焦炭可產生420～450Kg，450℃，4.6Mpa的中壓蒸汽(蒸汽壓力根據各廠實際而定)實際上還要高一些。
二、改善焦炭的質量
焦炭在干熄爐的預存室里有一個再煉焦的過程，再加上它隨著排焦均勻的下降和緩慢的冷卻,因此焦炭裂紋較少，強度較好。再則干熄焦炭與焦粉容易分離也減輕篩分的困難，焦粉又可作為燒結的重要原料。
三、改善了環境，減少污染
在濕熄焦中，熄焦用的水主要來自于化工車間的冷卻水，其中含有大量的酚，氰等有害物質。濕法熄焦產生的蒸汽及殘留在焦內的酚，氰，硫化物等腐蝕性介質，侵蝕周圍建筑物，并能擴散到幾公里外的范圍，有害物質超過環境標準的好幾倍造成大面積的空氣污染。
