月夜直播APP夜月_夜月视频直播_夜月直播APP下载_YY22TV夜月直播APP

定義：高鈣菱鎂礦(CaO<6%)加入鐵精礦或鐵鱗經高溫煅燒成的鎂質耐火原料。亦稱高鐵鎂砂。

鎂鐵砂的物理性質：

呈赤褐色、黑褐色，塊狀。密度3.58～3.61g/cm3。礦物組成主要為方鎂石及鐵酸二鈣。礦石中的CaO在煅燒過程中先與外加的Fe2O3生成鐵酸鈣，于650～850℃反應完全：

CaO+Fe2O3=CaFe2O4

隨后是CaO與SiO2反應生成2CaO?SiO2，超過1000℃生成鐵酸二鈣：

CaFe2O4+CaO=Ca2Fe2O5

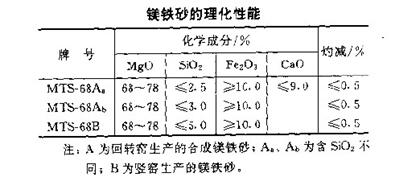

最后在1600℃以上的溫度煅燒成鎂鐵砂。此砂中的方鎂石有67%～72%、鐵酸二鈣有10%～15%。鐵酸二鈣的溶液粘度很低，能夠良好地潤濕方鎂石，靠用于燒結平爐爐底時易于使爐底燒結成整體，比用冶金鎂砂時可使燒結爐底的時間大為縮短，爐底壽命有大幅度提高。鎂鐵砂的理化性能見表。

鎂鐵砂的制造工藝：

在回轉窯生產合成鎂鐵砂時，按成品的化學成分要求，用高鈣菱鎂礦等配入鐵精礦或鐵鱗，共吲磨細后造粒，在回轉窯內以重油為燃料煅燒成矗成鎂鐵砂，其礦物組成分布較均勻，再經破碎成0～3、0～5mm的成品;在豎窯內以焦炭為燃料，煅燒高鈣菱鎂礦同時撒入鐵精礦，煅燒成的鎂鐵砂破碎成0～3、0～5mm成品。用于煉鋼平爐爐底煉爐、補爐用料。
